Rekonštrukcia NN prípojky a distribúcie – Mestský úrad Rajec

Pri trafostanici TS 480 sme pre Mestský úrad v Rajci nahradili skorodovanú plechovú skriňu celoplastovým pilierom s hlavným ističom a prekáblovali NN prívody a vývody.

Distribučný bod, z ktorého je napájaná budova mestského úradu, musí byť bezpečný a spoľahlivý, pretože od neho závisí chod celej inštitúcie. Pre mesto Rajec sme v roku 2022 zrekonštruovali NN prípojku a hlavný distribučný bod pri trafostanici TS 480, ktorý napája Mestský úrad v Rajci. Práce zahŕňali výmenu skrine aj nové usporiadanie káblov medzi trafostanicou a pilierom.

Východiskový stav

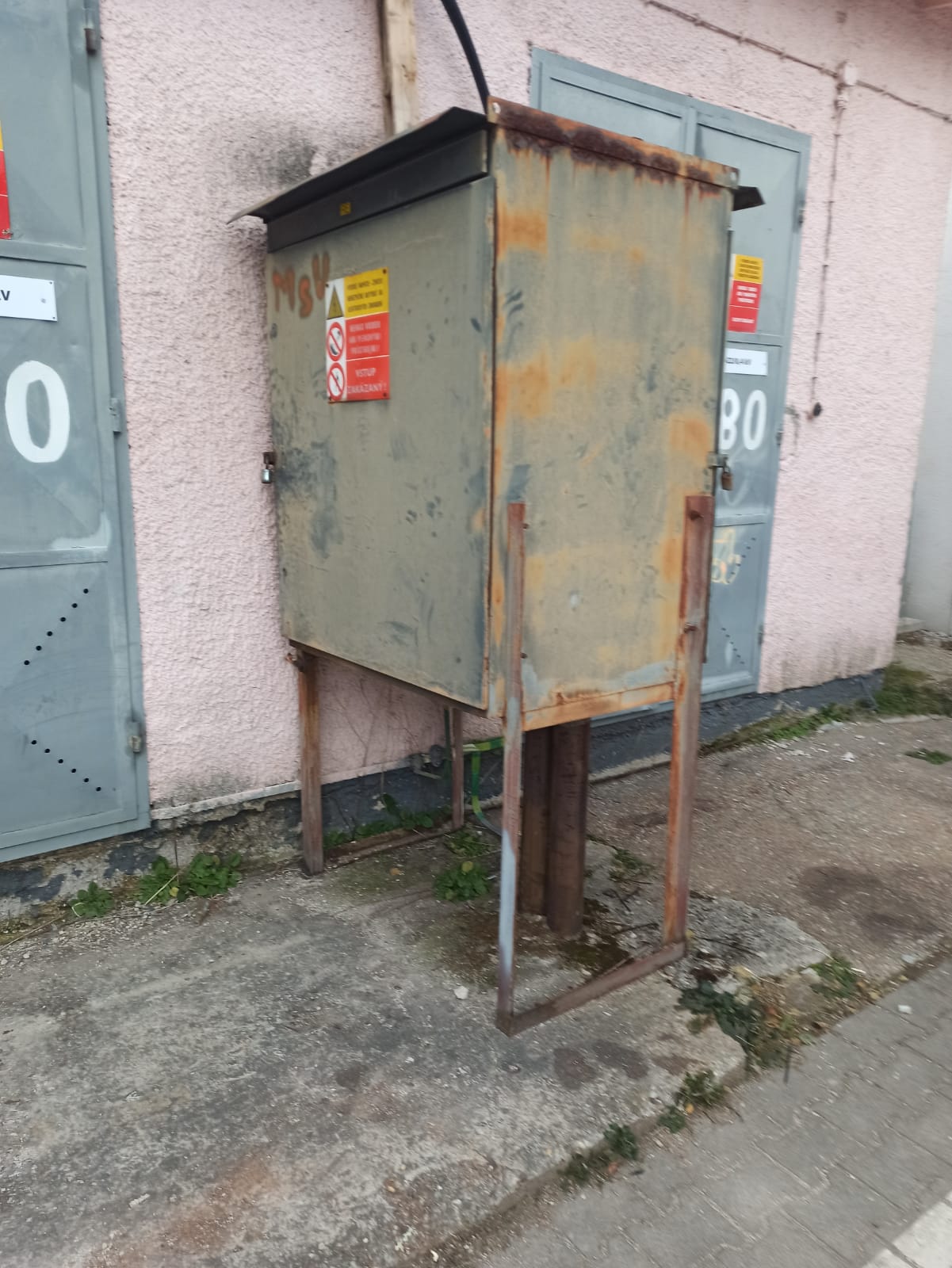

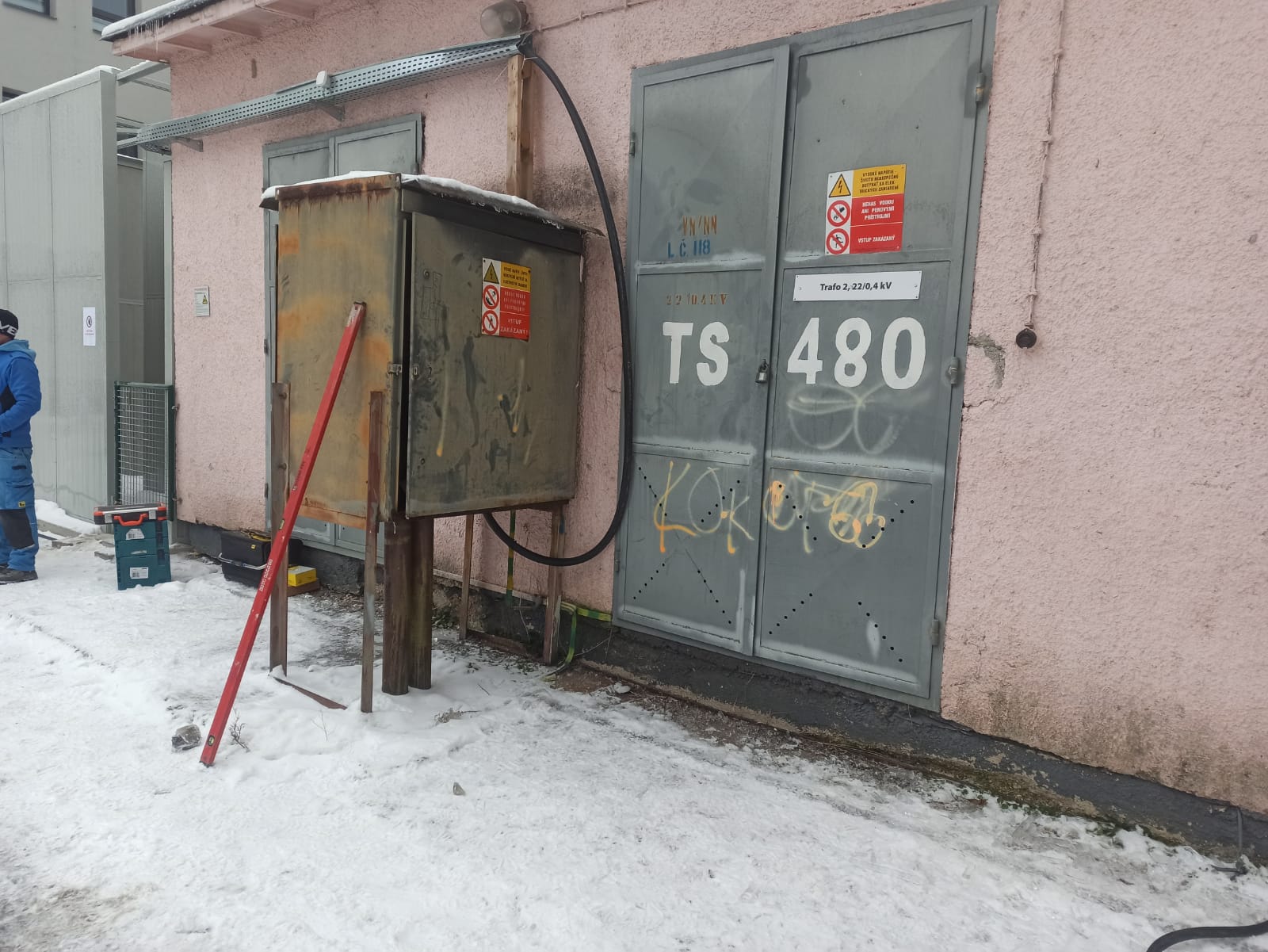

Pôvodná plechová skriňa bola skorodovaná a nespĺňala bezpečnostné normy. Korózia oslabuje plášť skrine a znižuje jej schopnosť chrániť zariadenie pred vlhkosťou a dotykom, čo pri zariadení pod napätím predstavuje riziko pre obsluhu aj okolie. Oprava takej skrine už nemala zmysel, a preto bolo potrebné nahradiť ju novou.

Postup prác

• pôvodnú skriňu sme demontovali a ekologicky zlikvidovali,

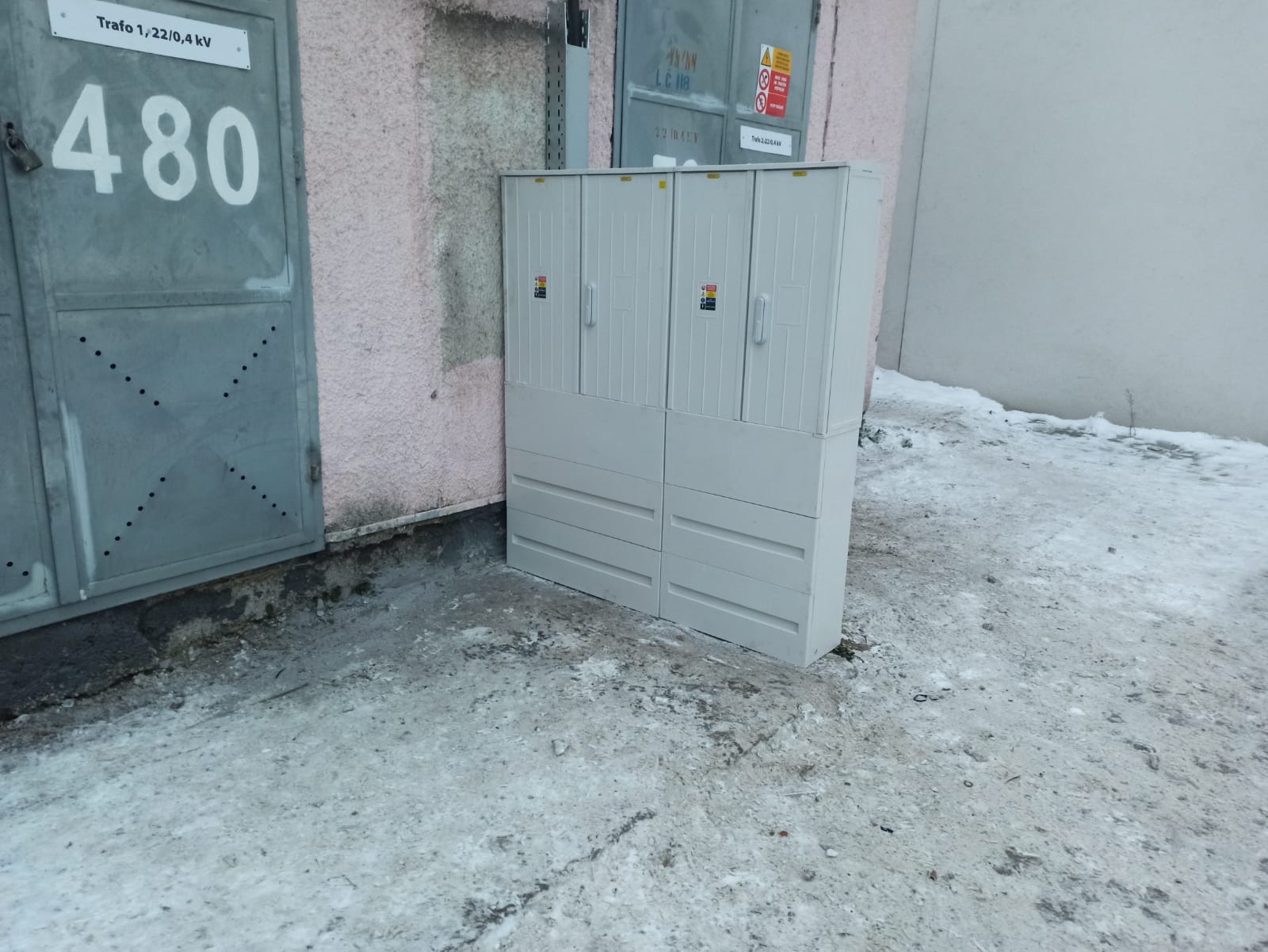

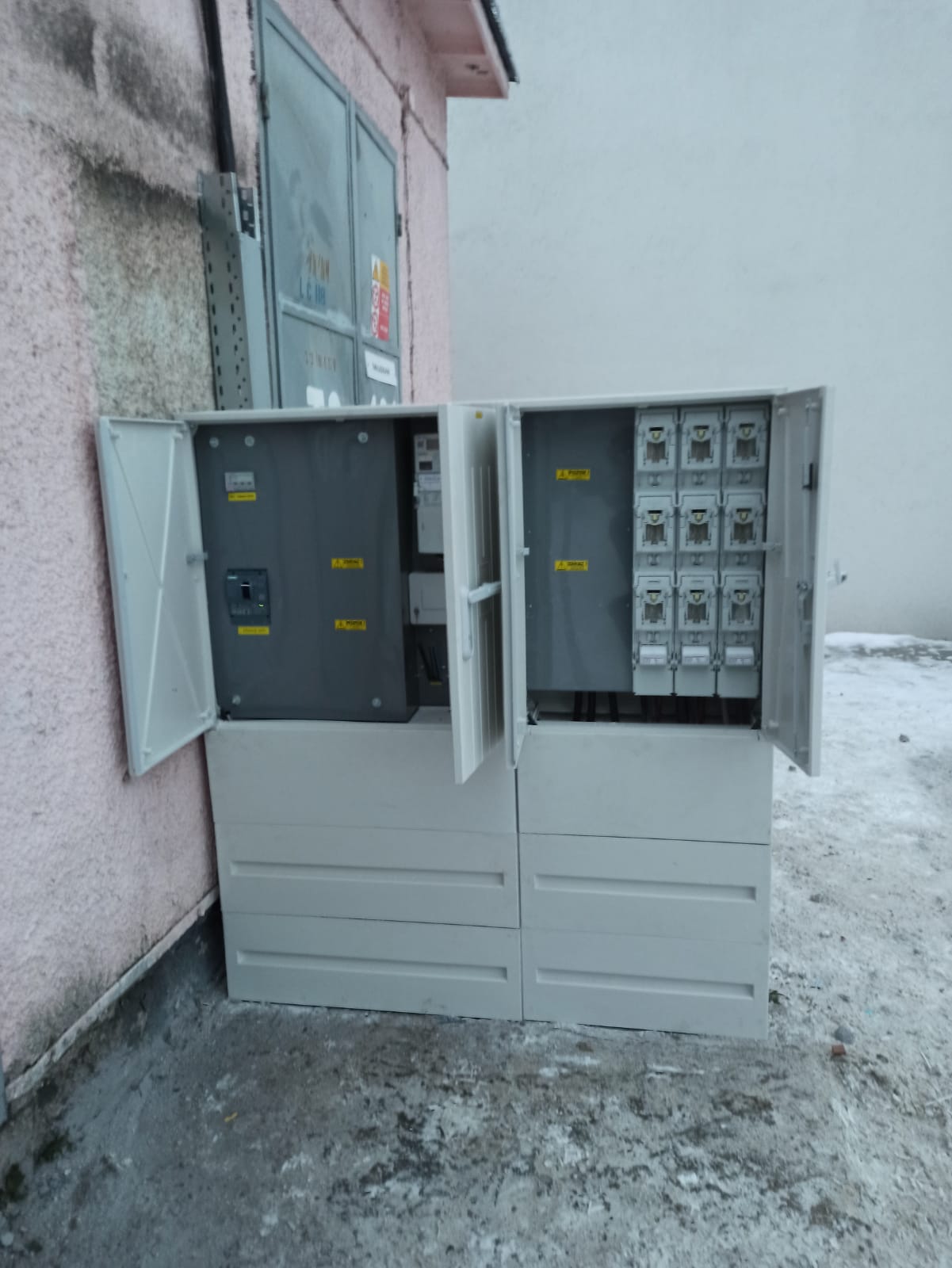

• nahradil ju voľne stojaci celoplastový pilier odolný voči poveternostným vplyvom, vybavený hlavným ističom a radom výkonových poistkových odpínačov,
• silové káble sme preusporiadali a na fasáde ich chránia pozinkované mrežové žľaby,
• prekáblovali sme NN prívody a vývody z TS 480.

Výsledok

Celoplastový pilier na rozdiel od plechovej skrine nekoroduje, a tak si zachová svoje vlastnosti aj vo vonkajšom prostredí. Hlavný istič a výkonové poistkové odpínače umožňujú jednotlivé vývody istiť a v prípade potreby bezpečne odpojiť. Preusporiadané káble v žľaboch sú chránené pred mechanickým poškodením a ich trasy sú prehľadné. Po oživení sme vypracovali revíznu správu, ktorá dokladuje stav zariadenia a slúži mestu ako podklad pre ďalšie pravidelné revízie.
