Montáž mrežového bleskozvodu na bytovom dome – Žilina

Na plochej streche bytového domu v Žiline sme vytvorili mrežovú zachytávaciu sústavu na betónových podperách, osadili tyče pri komínoch a šachtách a zmerali prechodové odpory.

Z plochej strechy bytového domu vystupuje množstvo prvkov: komíny, vetracie šachty, výlezy. Každý z nich treba do ochrany pred bleskom zahrnúť. Na bytovom dome v Žiline sme v roku 2020 vytvorili mrežovú zachytávaciu sústavu, ktorá s týmito prvkami počíta.

Čo sme urobili

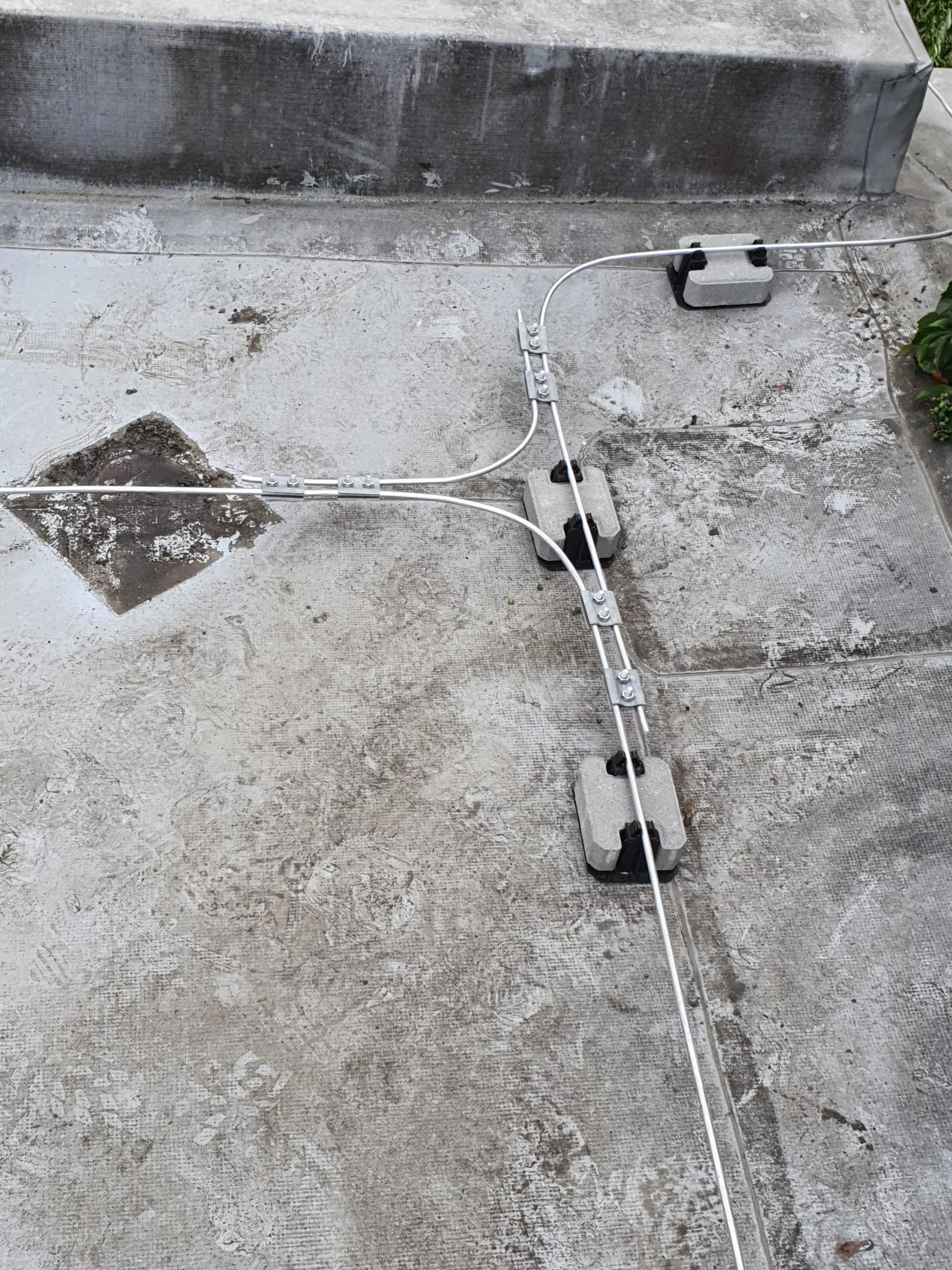

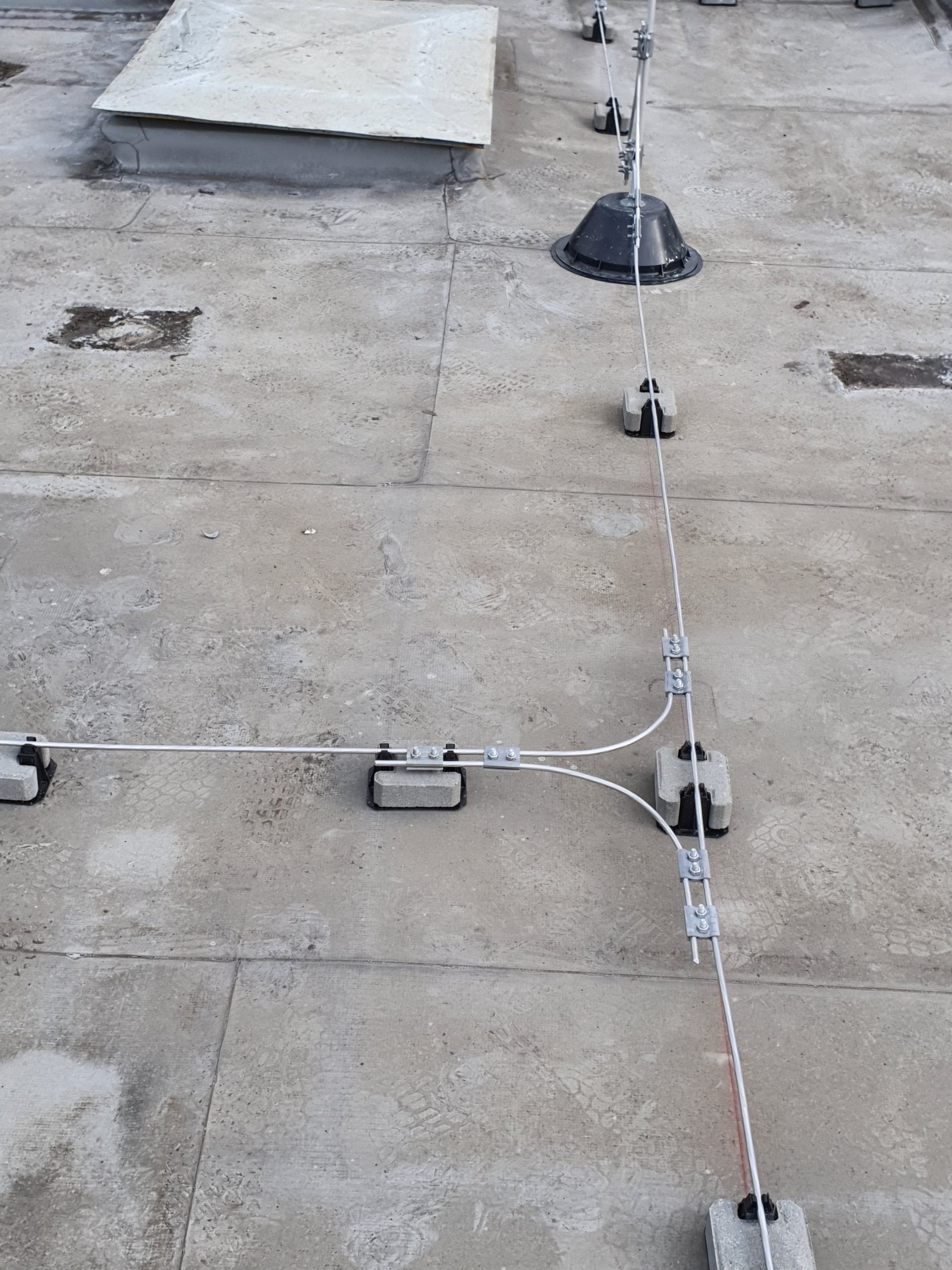

Mrežová sústava je sieť vodičov rozložená po ploche strechy. Vodiče sme upevnili na voľne stojace betónové podpery s plastovými úchytmi, a tak hydroizolácia zostala nepoškodená. Mreža rozdeľuje strechu na menšie polia, takže výboj zachytí vodič bez ohľadu na to, kam na plochu strechy smeruje.

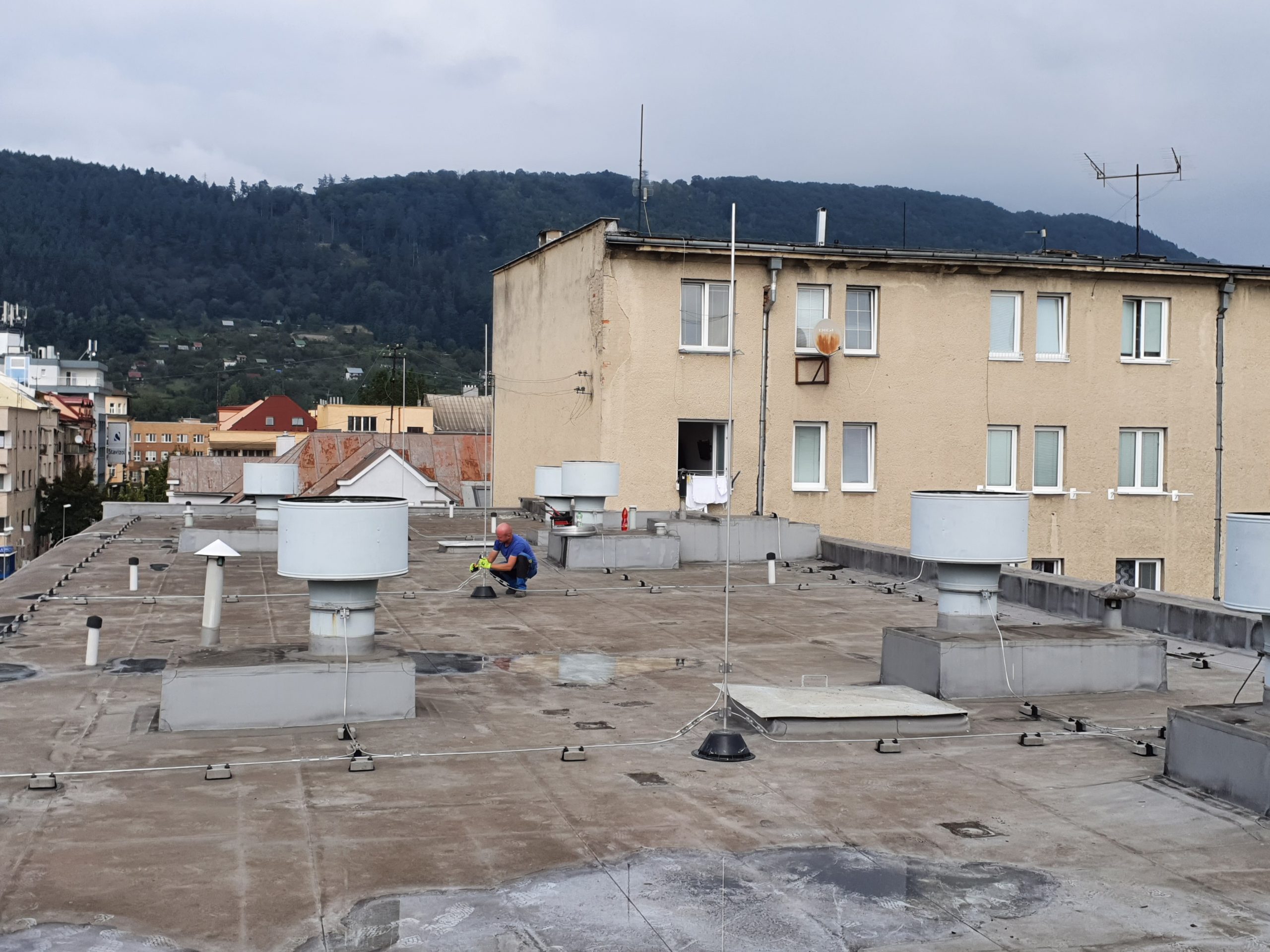

Plechové vetracie šachty, komíny a výlezy vystupujú nad rovinu mreže, preto sme pri nich osadili zvislé zachytávacie tyče na masívnych základoch. Tyče majú výboj zachytiť skôr, než by zasiahol samotný prvok a cezeň sa dostal do budovy.

Na čo sme dbali

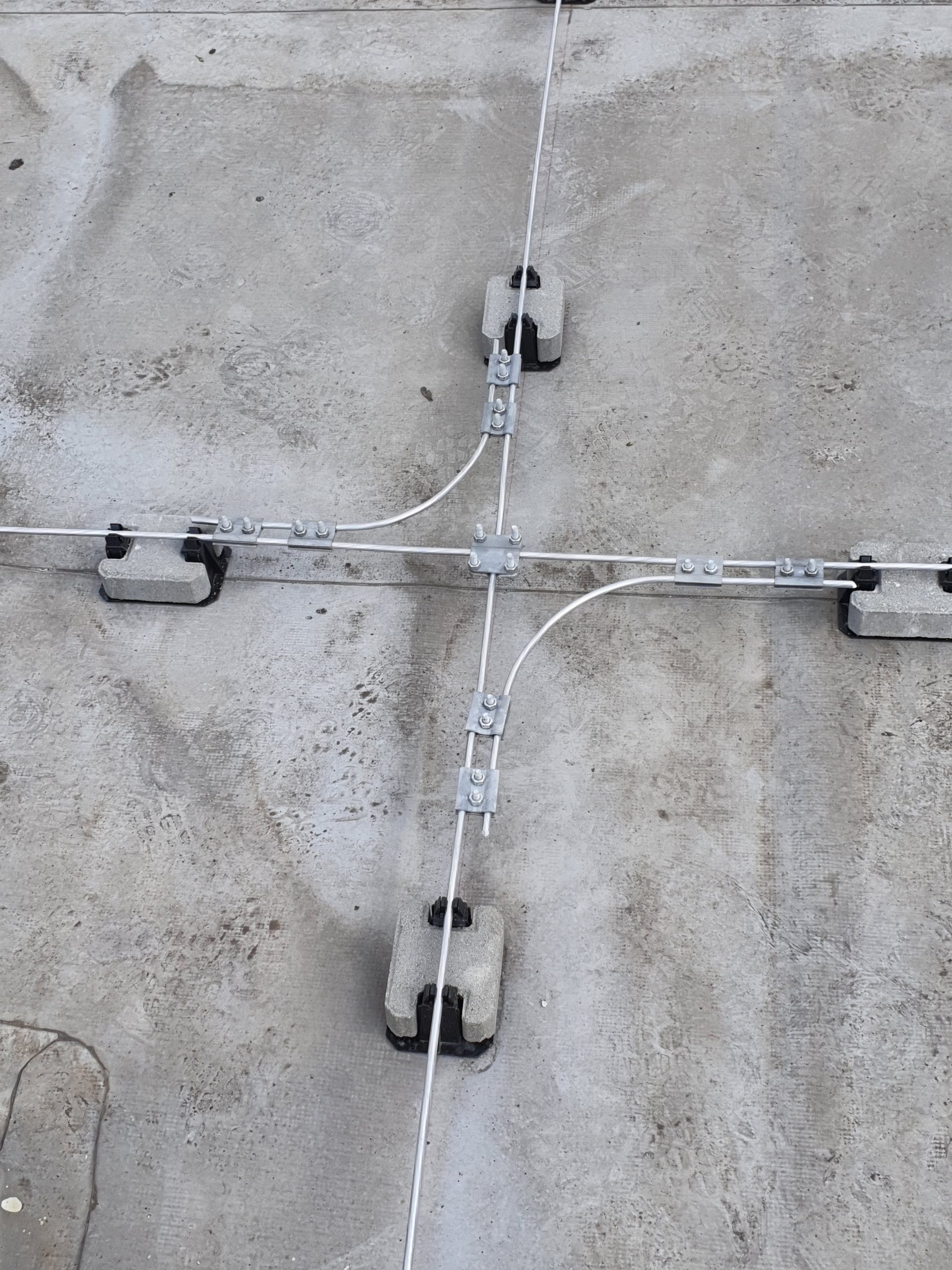

• Spoje a kríženia sú z certifikovaných nerezových svoriek, ktoré sme uťahovali predpísaným momentom. Správne utiahnutý spoj si zachová dobrý vodivý kontakt aj po rokoch na streche.
• Zvody vedú cez atiku po obvode budovy k uzemneniu, takže bleskový prúd má viac ciest do zeme.
• Overenie: na záver sme zmerali prechodové odpory, ktoré ukazujú, či sú spoje v sústave vodivo spoľahlivé.

Výsledok

Strecha má súvislú mrežovú sústavu, ktorá pokrýva jej plochu aj vystupujúce prvky, a spoje s overenými prechodovými odpormi. Takto vyhotovený systém vychádza zo zásad súboru noriem STN EN 62305 a je dobrým základom pre pravidelné revízie počas užívania domu. Keďže podpery voľne stoja na streche, pri prípadnej oprave strešného plášťa sa dajú dočasne presunúť bez zložitej demontáže.
